Производство трансформаторных подстанций

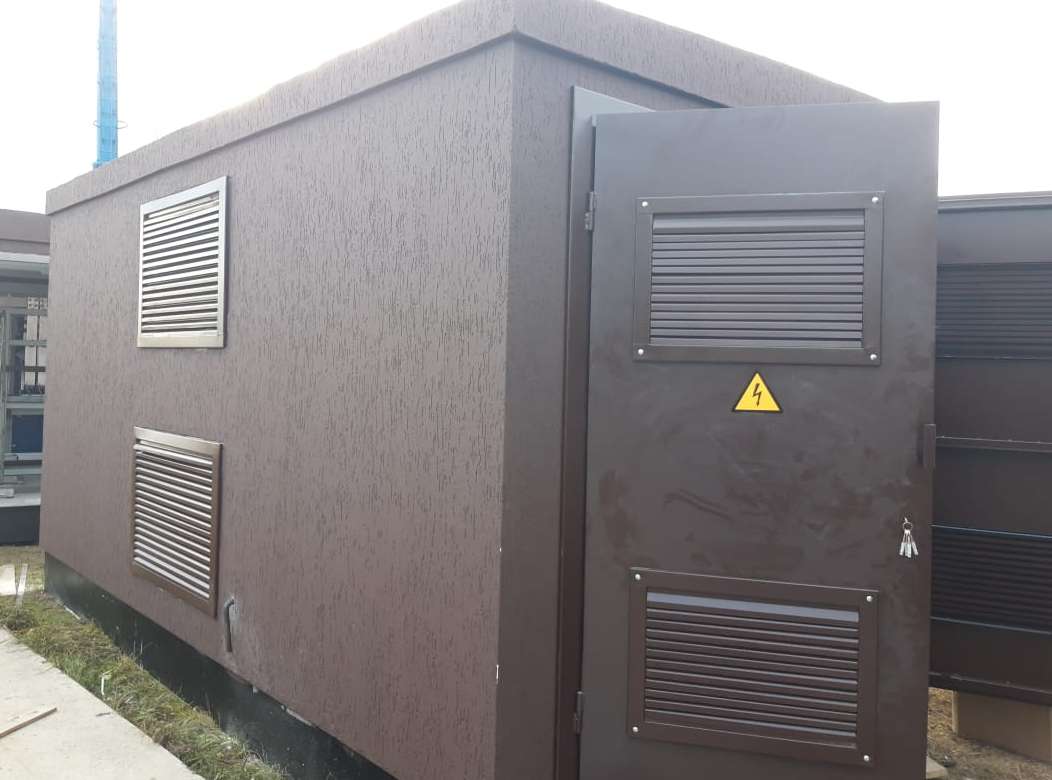

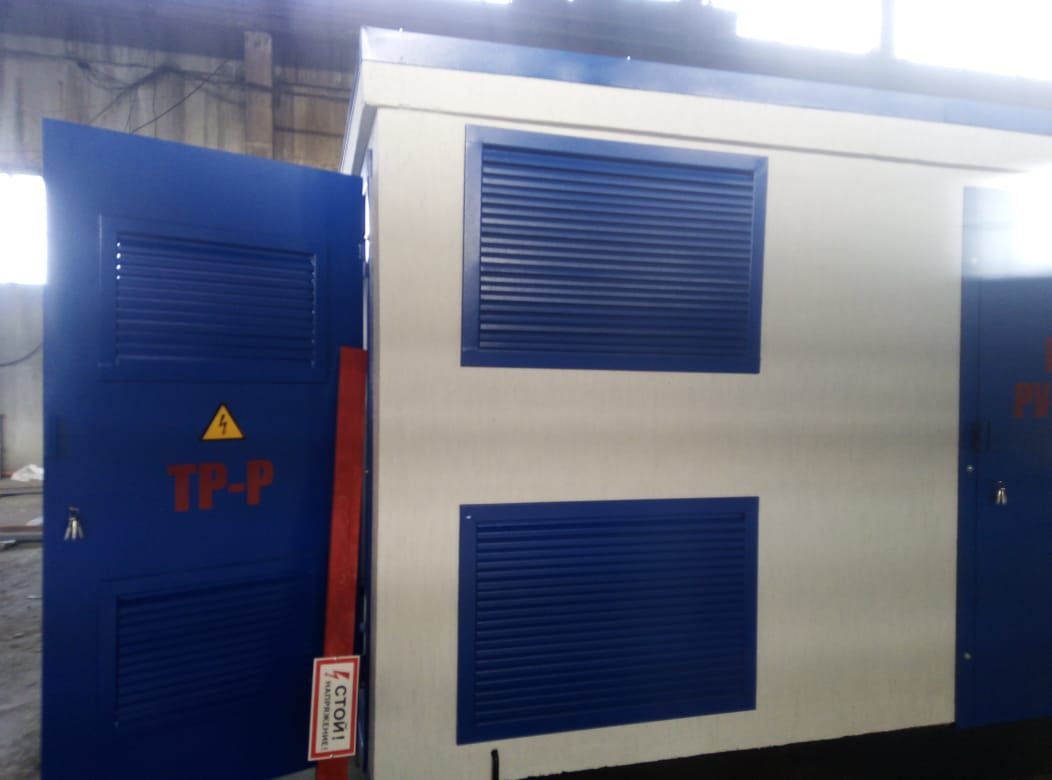

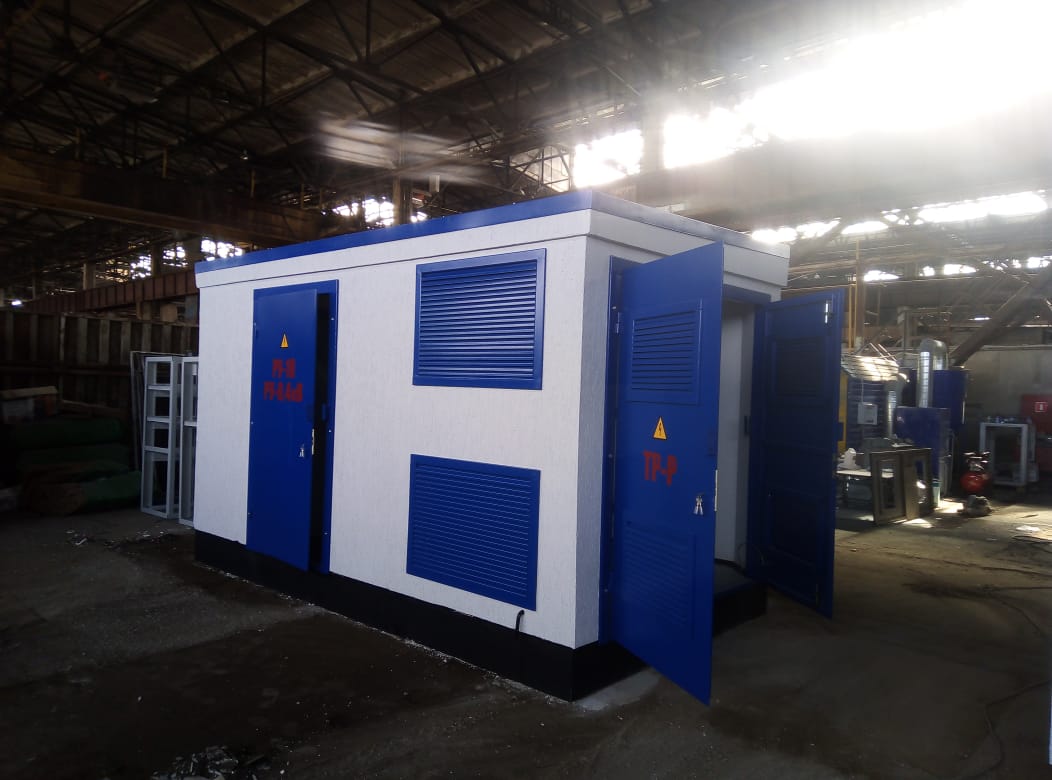

БКТП предназначены для приема, транзита электрической энергии трехфазного переменного тока частотой 50Гц напряжением 10(6) кВ, преобразования ее на напряжение 0,4 кВ и распределения среди потребителей. Предназначены для использования в городских электрических сетях и объектах различного назначения. Выпускаются в одинарном (БКТП) и многоблочном исполнении - (2БКТП, 3БКТП, 4БКТП, БРТП)вариантах различных компоновок. Отличительной чертой является высокая прочность и долговечность корпуса в сочетании с современными архитектурными решениями.
Монолитная отливка корпуса из фибробетона предотвращает появление трещин и сколов
Класс бетона по прочности на сжатие В25 (марка бетона М 350), водонепроницаемость W6, морозостойкость F150, класс арматуры А500С, А240, гарантируют прочность и качество строительной части в процессе всего срока службы подстанции. Сейсмостойкость – до 9 баллов. По индивидуальным проектам Заказчика изготавливаем корпуса с классом бетона по прочности на сжатие до В45 (марка бетона М 550), водонепроницаемостью до W14, морозостойкостью до F400

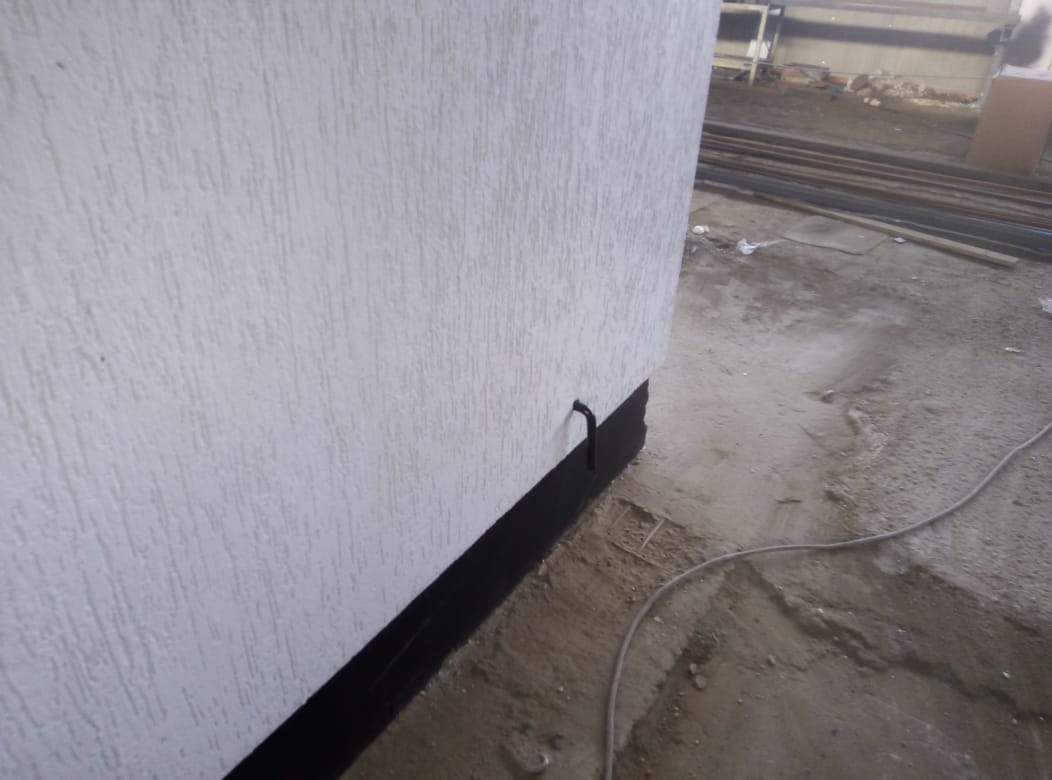

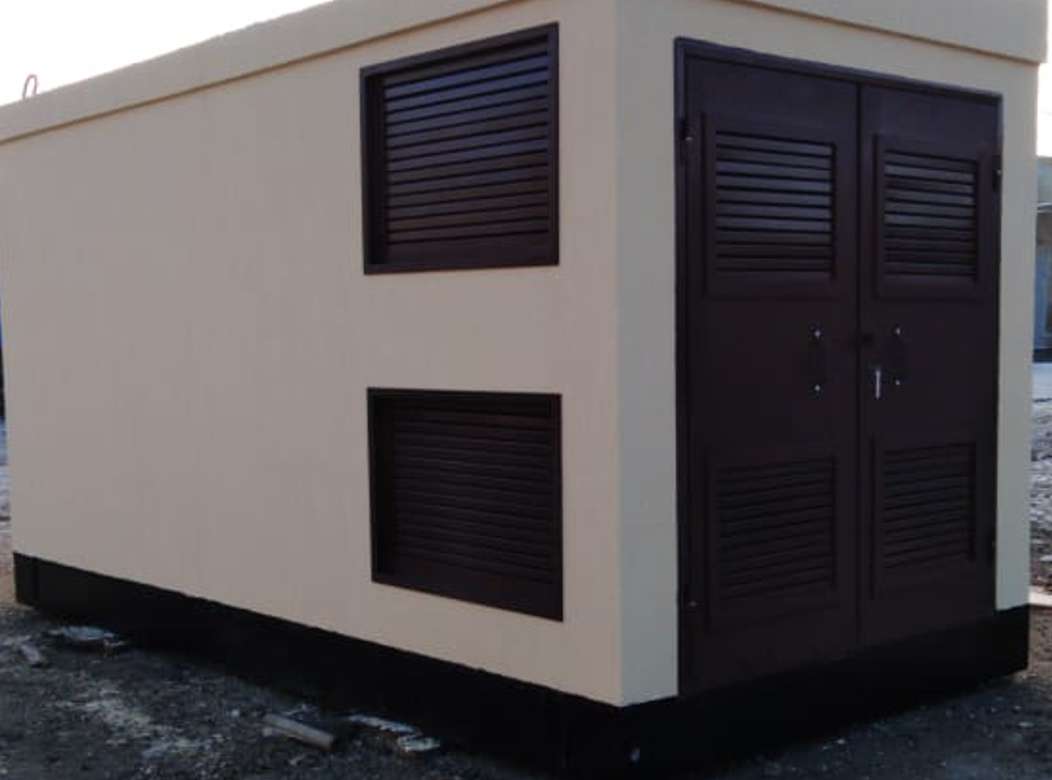

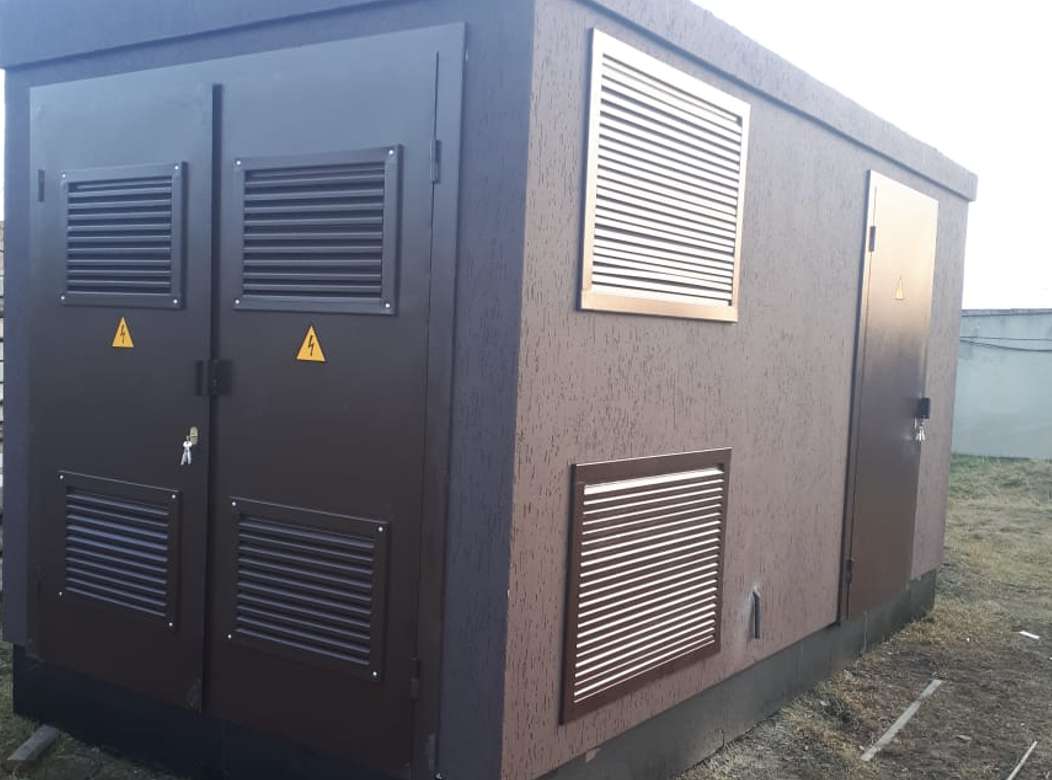

Отделка минеральной штукатуркой, выполнение крыши из профлиста или металлочерепицы и покраска элементов подстанции в любой цвет по выбору Заказчика придает подстанции прекрасный архитектурный вид и позволяет ей «вписаться» в любой архитектурный ансамбль. Фундаментный блок кабельный - ФБК обрабатывается битумным гидроизоляционным составом
Изготовление блоков БКТП со страховочными гильзами в основании позволяет многократно транспортировать БКТП и упрощает погрузочно-разгрузочные работы
Разнообразие вариантов планировки и габаритных размеров блоков удовлетворяет любым требованиям Заказчика; Блоки производятся в следующих типоразмерах по длине: 4600,4900 и 5500,6000 мм, высота: 2570 мм и 2870 мм

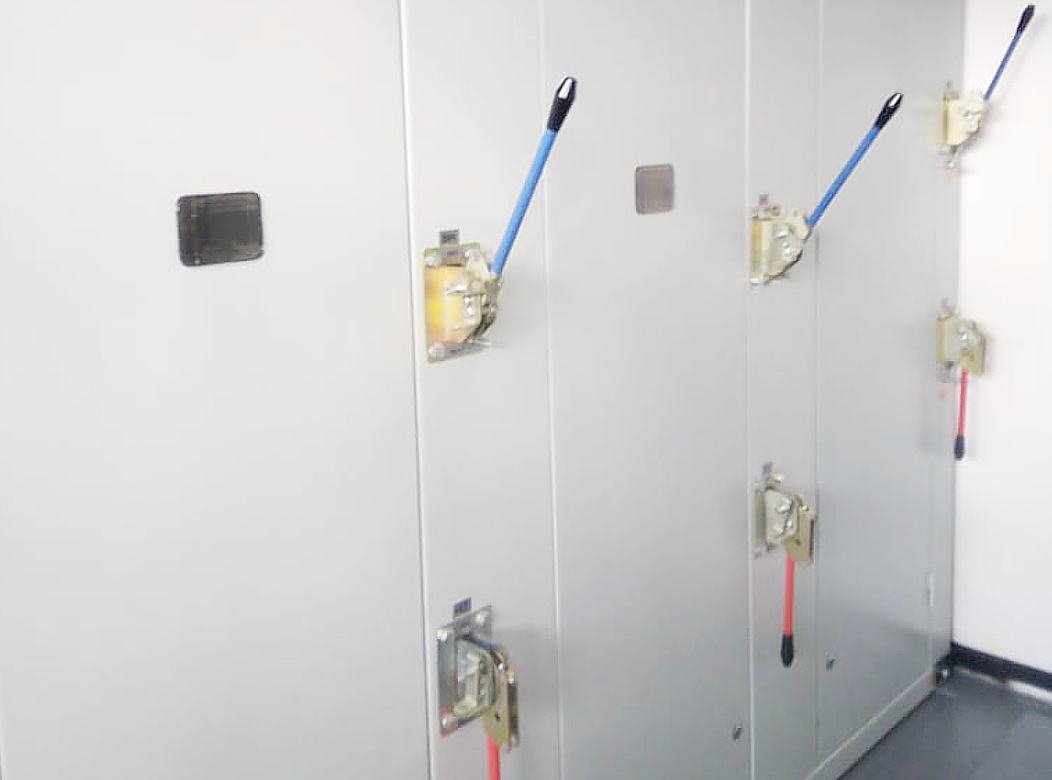

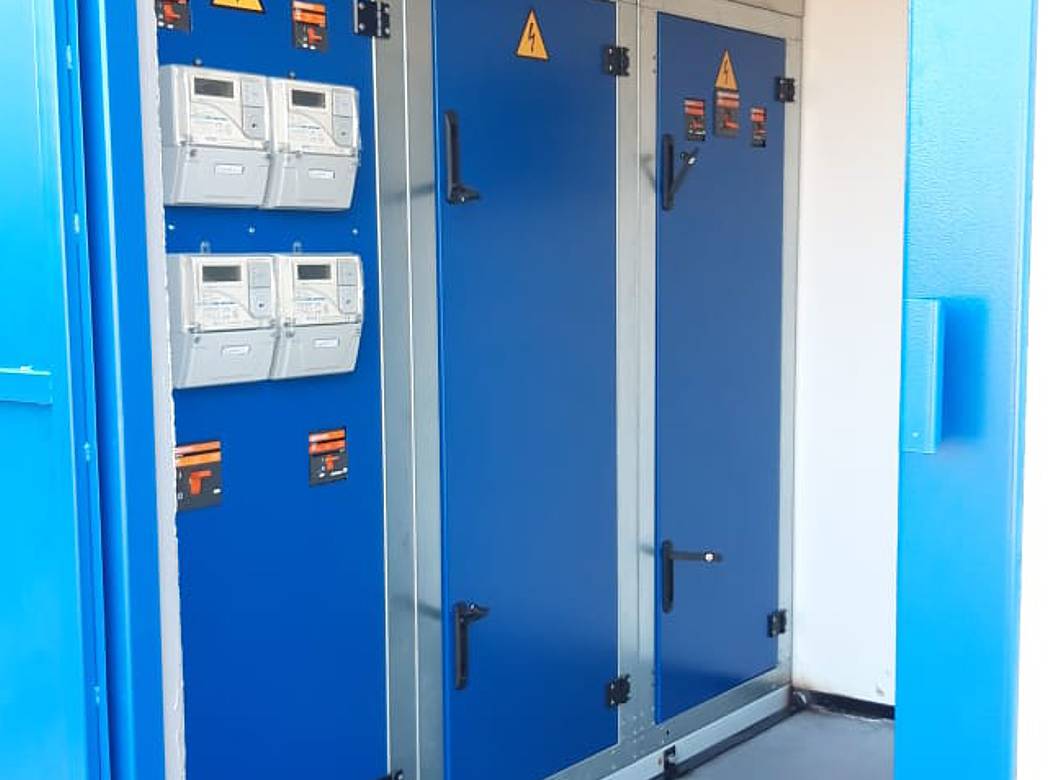

На базе ячеек КСО (как в оцинкованных корпусах так и сварных окрашенных порошковой краской), с использованием автогазовых выключателей, вакуумных выключателей на базе КРУЭ (RM6, SafeRing,TPM, K-SL). На базе ячеек ЩО70,ШНН,ШРНН (как в оцинкованных корпусах так и сварных окрашенных порошковой краской) с применением ВА и рубильников отечественного и импортного производства.

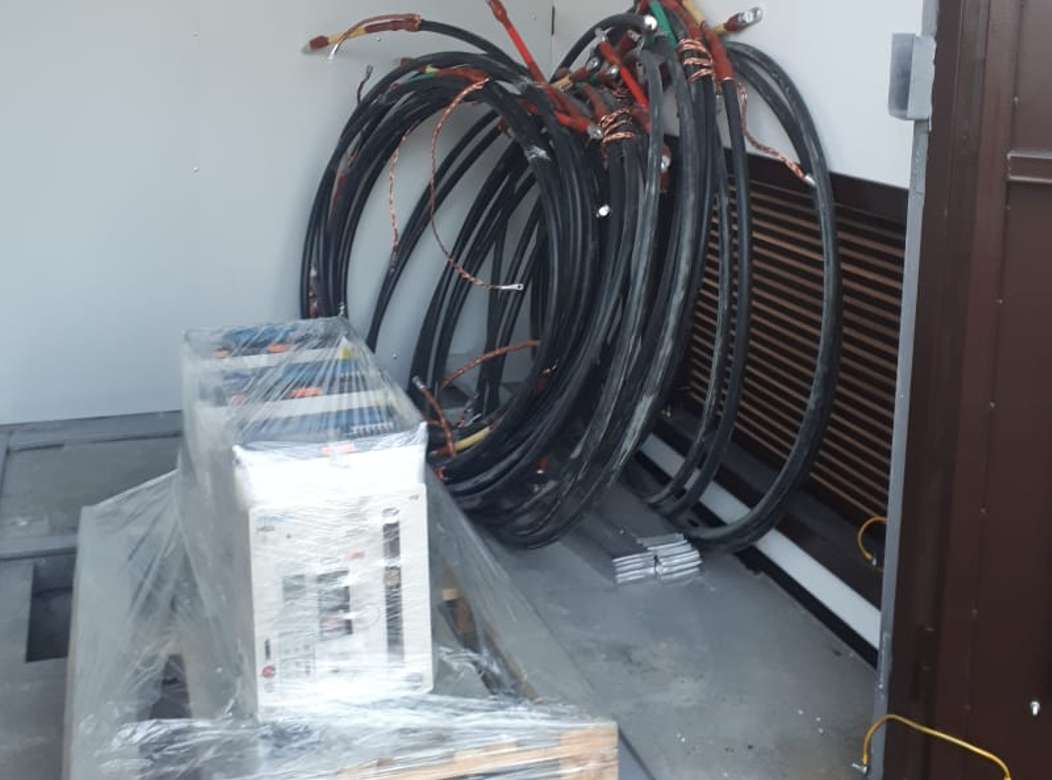

Соединение между трансформаторами и РУНН может выполняться как кабелями, так и шинами. Соединение стыков ошиновки производится при помощи АРГОННОЙ сварки, что значительно повышает прочность ,надежность соединений, предотвращает образование оксидной пленки
Отсутствие в подстанции ржавеющих металлоконструкций: все элементы выполнены с полимерной порошковой окраской высокой прочности
Простота и удобство установки и монтажа подстанции на месте
Стоимость подстанции на отечественном оборудовании значительно ниже иностранных аналогов при сохранении всех функциональных и качественных характеристик
Гарантия на всю продукцию 5 лет! Производим всю продукцию по ГОСТ. Работаем по всей России и СНГ, поставка и установка во все регионы!

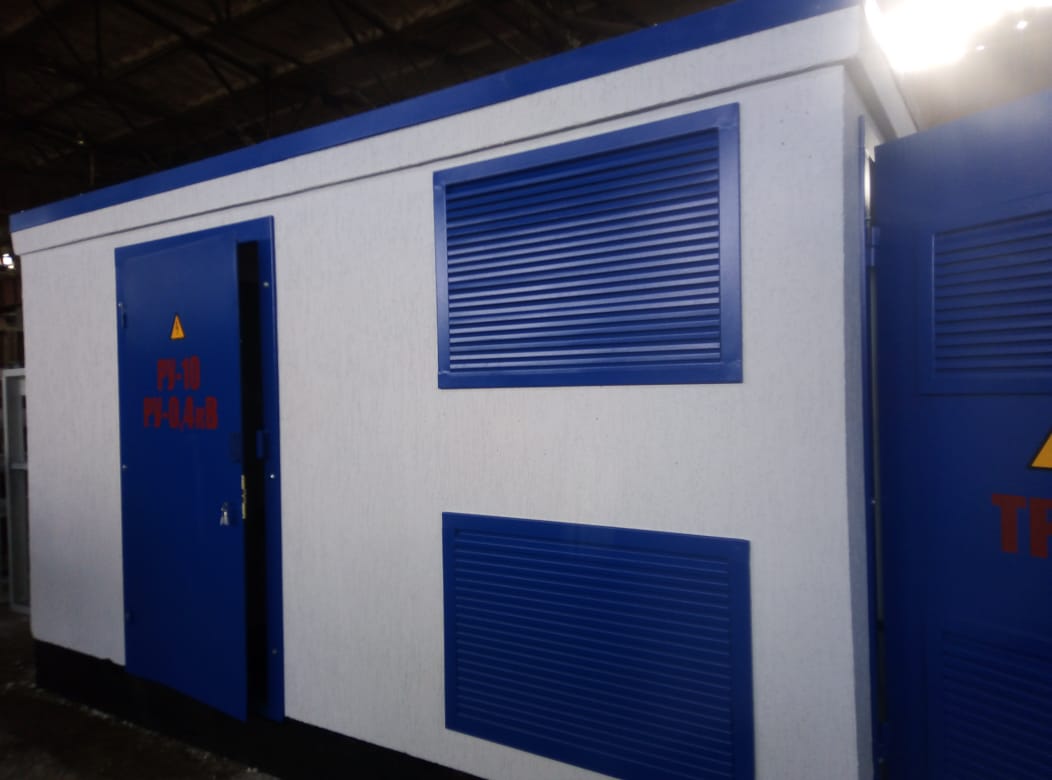

Возможно изготовление распределительных пунктов (РП), и 2БКТП с выделенной абонентской частью.

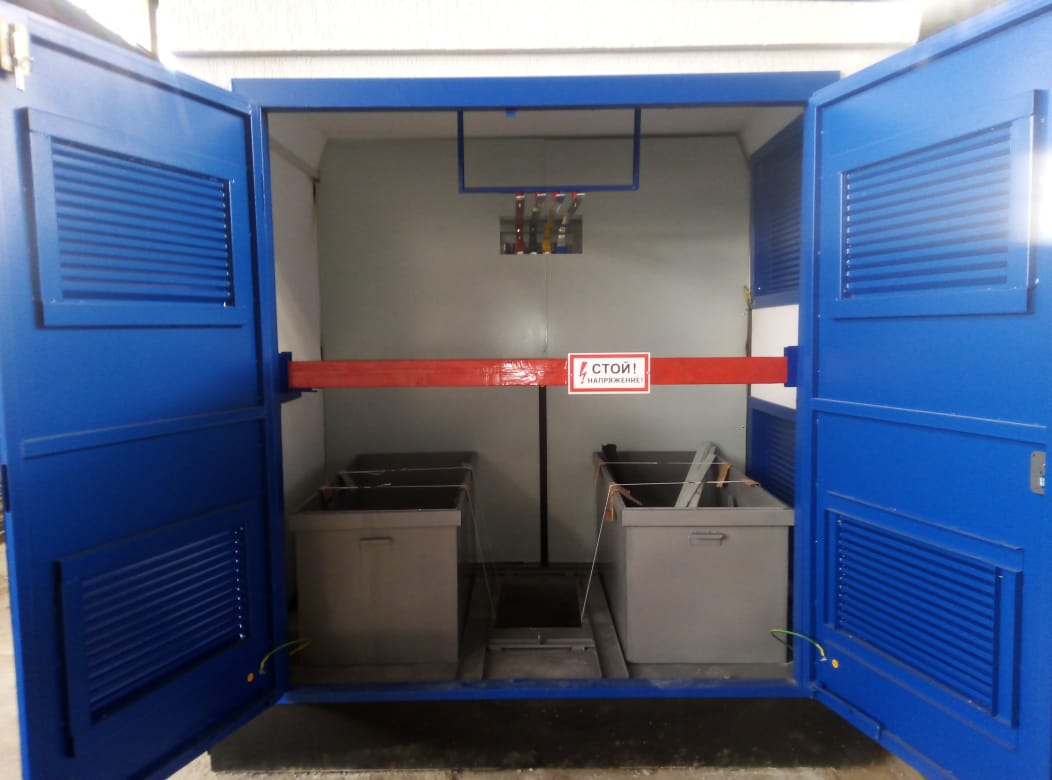

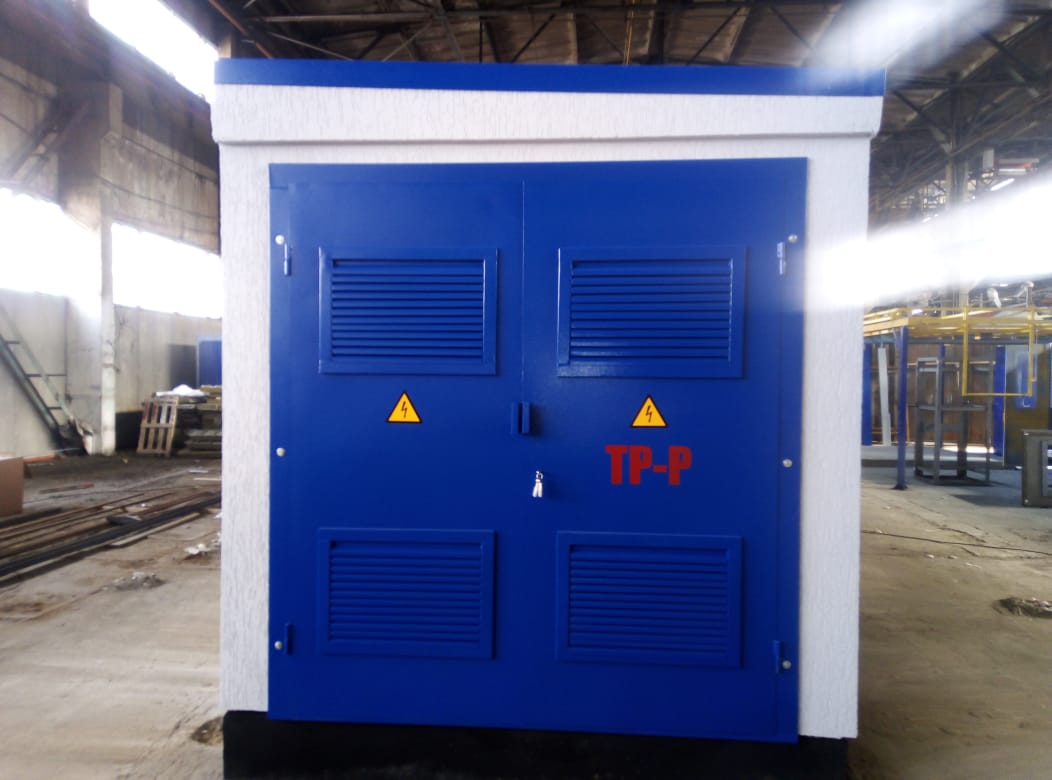

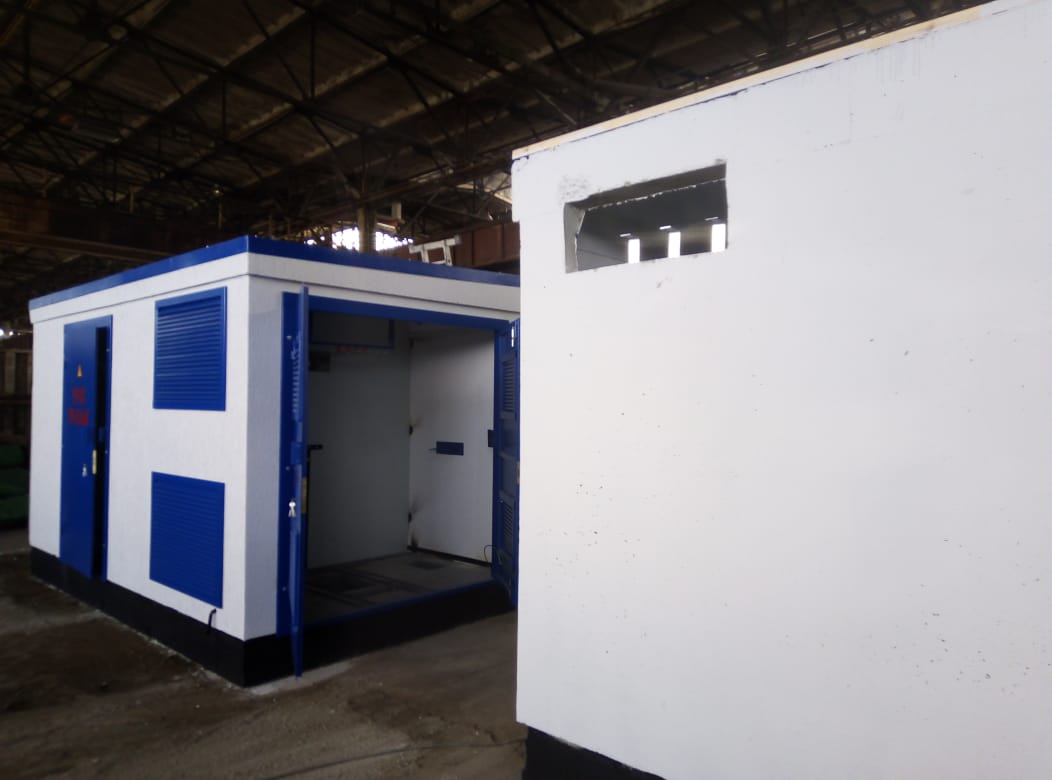

Объемного блока КТП (ОБ КТП), в котором размещены распределительные устройства (РУ) 10(6) и 0,4 кВ, оборудование собственных нужд и камера силового трансформатора
Силового трансформатора

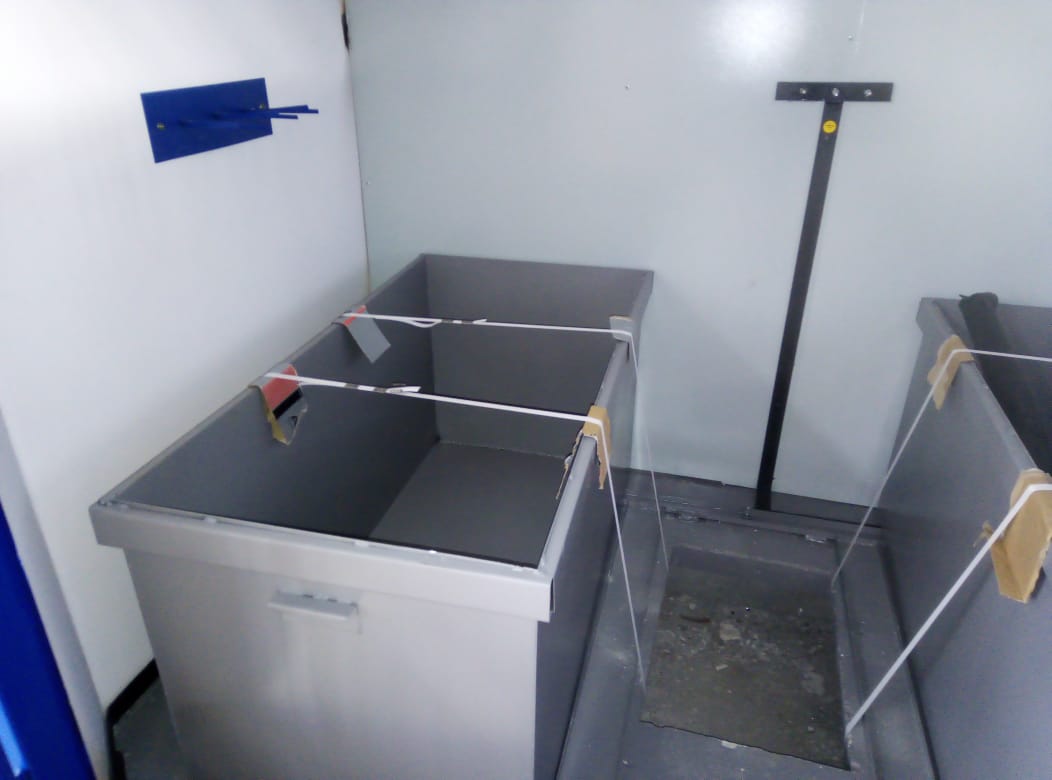

Объемного железобетонного фундаментного блока кабельного (ФБК), выполняющего роль фундамента и кабельного канала для подключения линий 10(6) и 0,4 кВ. В нем также располагается металлический резервуар для приема трансформаторного масла в случае аварии

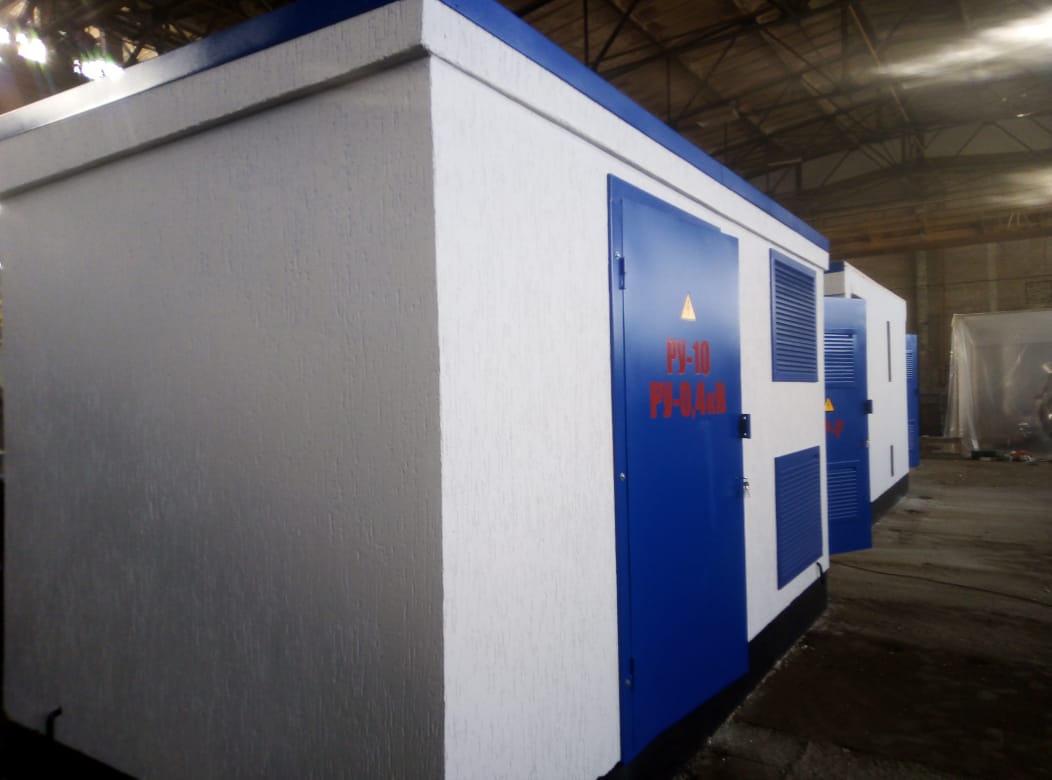

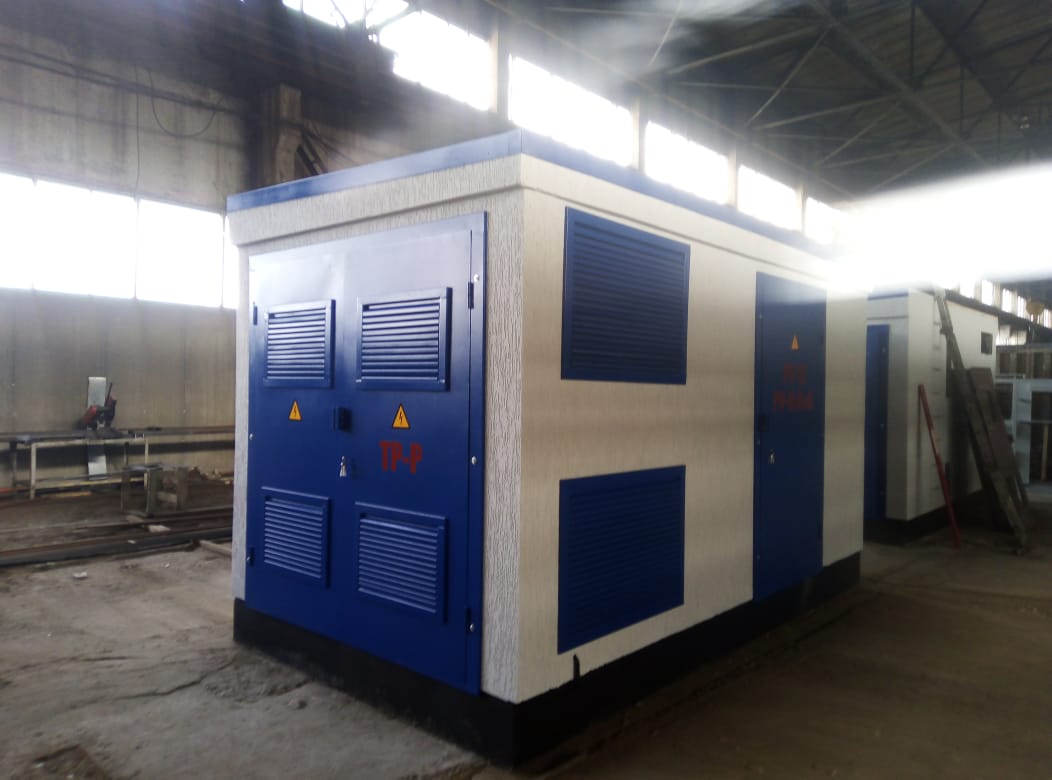

2БКТП состоит из двух аналогичных БКТП, соединенных между собой секционными перемычками.
БКТП комплектуются трансформаторами силовыми масляными и сухими мощностью до 6300 кВА включительно.
БКТП соответствуют Подстанции БКТП изготавливаются в соответствии с требованиями ГОСТ 14695-80 и , ГОСТ 1516.3-96 п. 4.14
| Наименование параметра |
Ед. изм. |
Значение |
| Мощность силового трансформатора |
кВА |
|
| Номинальное напряжение на стороне ВН |
кВ |
|
| Номинальное напряжение на стороне НН |
кВ |
0,4 |
| Номинальный ток сборных шин на стороне ВН |
А |
|
| Номинальный ток сборных шин на стороне НН |
А |
|
| Ток термической стойкости сборных шин на стороне ВН для РУ: |
||
| С воздушной изоляцией |
кА/2с |
20 |
| Ток электродинамической стойкости сборных шин на стороне ВН для РУ: |
||
| С воздушной изоляцией |
кА |
31,5; 51 |
| Ток термической стойкости сборных шин на стороне НН |
кА/1с |
50; 100 |
| Ток электродинамической стойкости сборных шин на стороне НН |
кА |
110; 220 |
| Уровень изоляции по ГОСТ 1516.1: |
||
| С маслонаполненным трансформатором С трансформатором с сухой изоляцией обмоток |
нормальная облегченная |
|
| Климатическое исполнение по ГОСТ 15150 |
У1, УХЛ1 |
|
| Степень защиты по ГОСТ 14254 |
IP23 |
|
| Габариты кабельного этажа: |
||
| Высота |
мм |
1100 |
| Ширина, до |
мм |
2450 |
| Длина, до |
мм |
4840 |
| Габариты бетонной оболочки |
||
| Высота, до |
мм |
2450 |
| Ширина, до |
мм |
2510 |
| Длина, до |
мм |
4960 |
| Масса бетонной оболочки (не более) |
||
| Оболочка с оборудованием РУВН/РУНН без трансформатора |
кг |
15000 |
| Кабельный этаж |
кг |
7000 |
| Маслосборник |
||
| Срок службы |
лет |
Не менее 25 |
