Производство трансформаторных подстанций

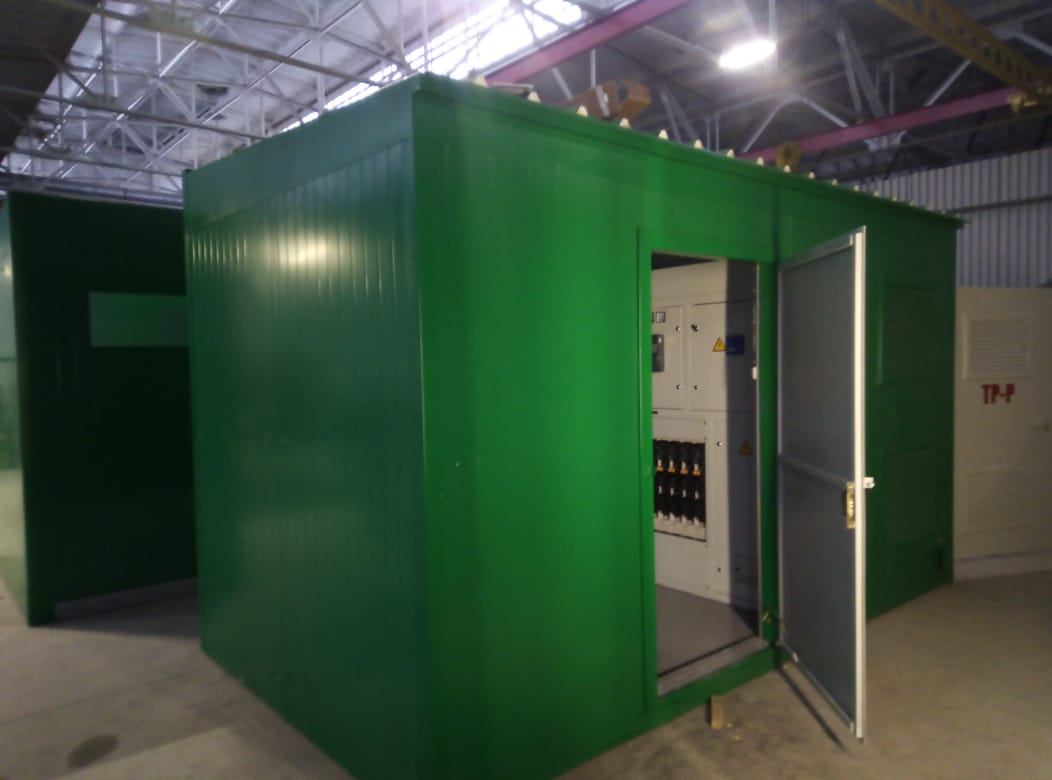

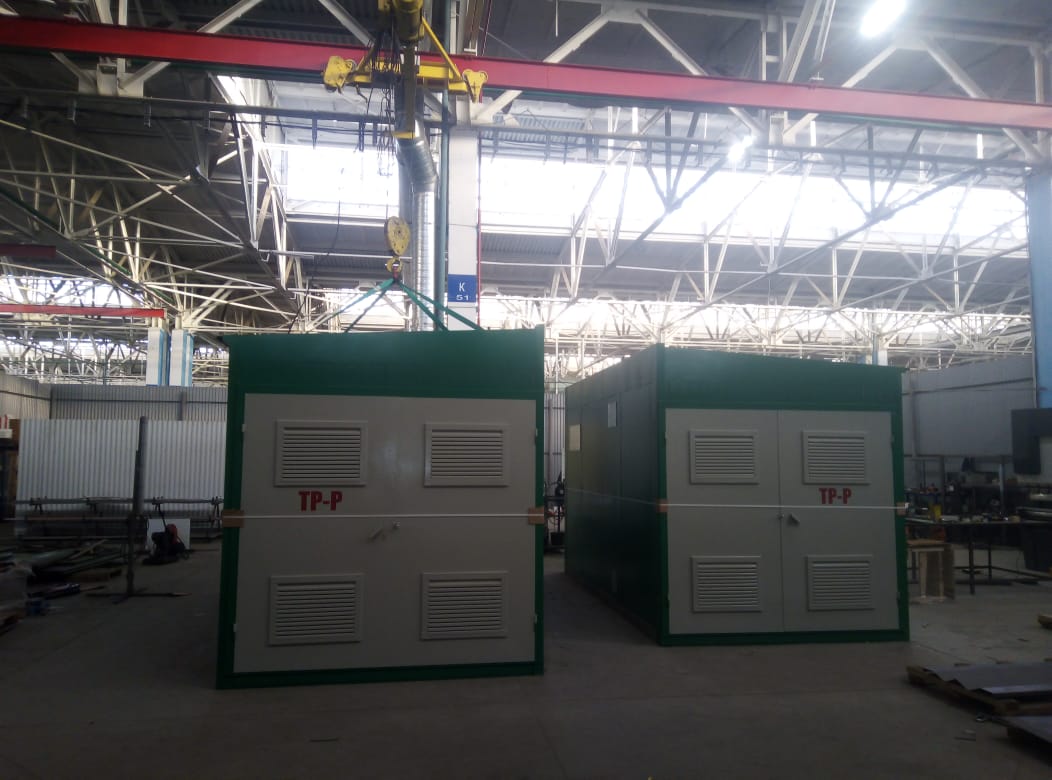

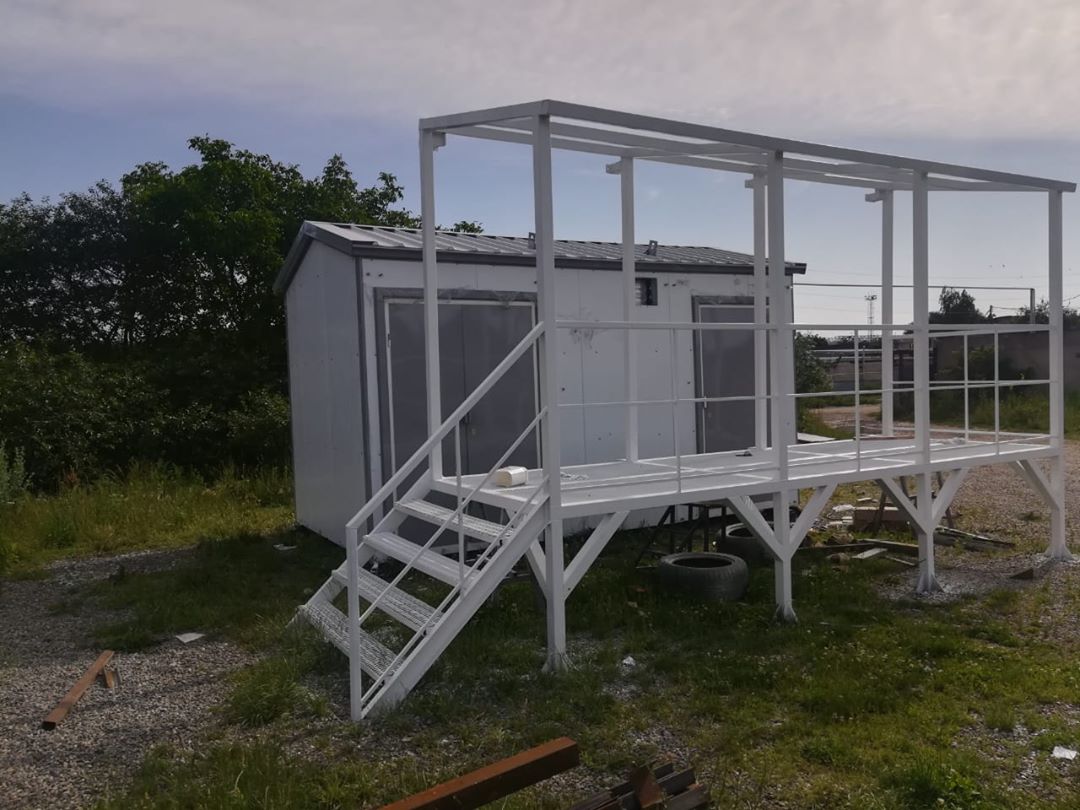

КТПНУ представляет собой трансформаторную подстанцию полной заводской готовности с одним или двумя силовыми трансформаторами в утепленном корпусе типа «сэндвич». КТПНУ используется в энергоснабжении жилищно-коммунальных, и промышленных объектов, а также коттеджных поселков в радиальных и кольцевых схемах распределительных сетей.
Нормальная работа КТПНУ обеспечивается в следующих условиях:
Для климатического исполнения по ГОСТ 14695-80, ГОСТ1516.3-96:
• УХЛ1: температура окружающего воздуха от -60°С до +40°С;
• относительная влажность наружного воздуха – до 80%, при температуре +15°С;
• высота над уровнем моря не более 1000 м;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию.

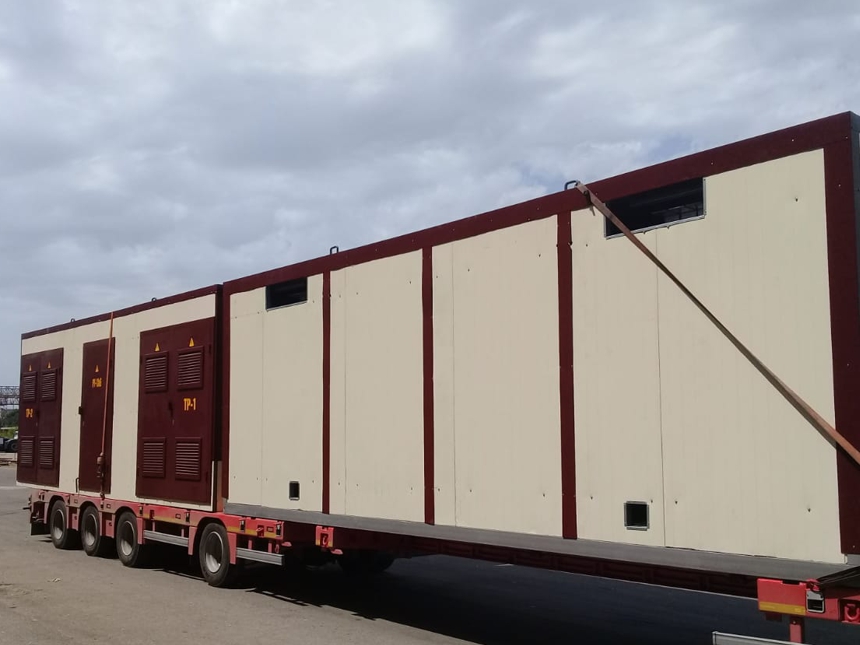

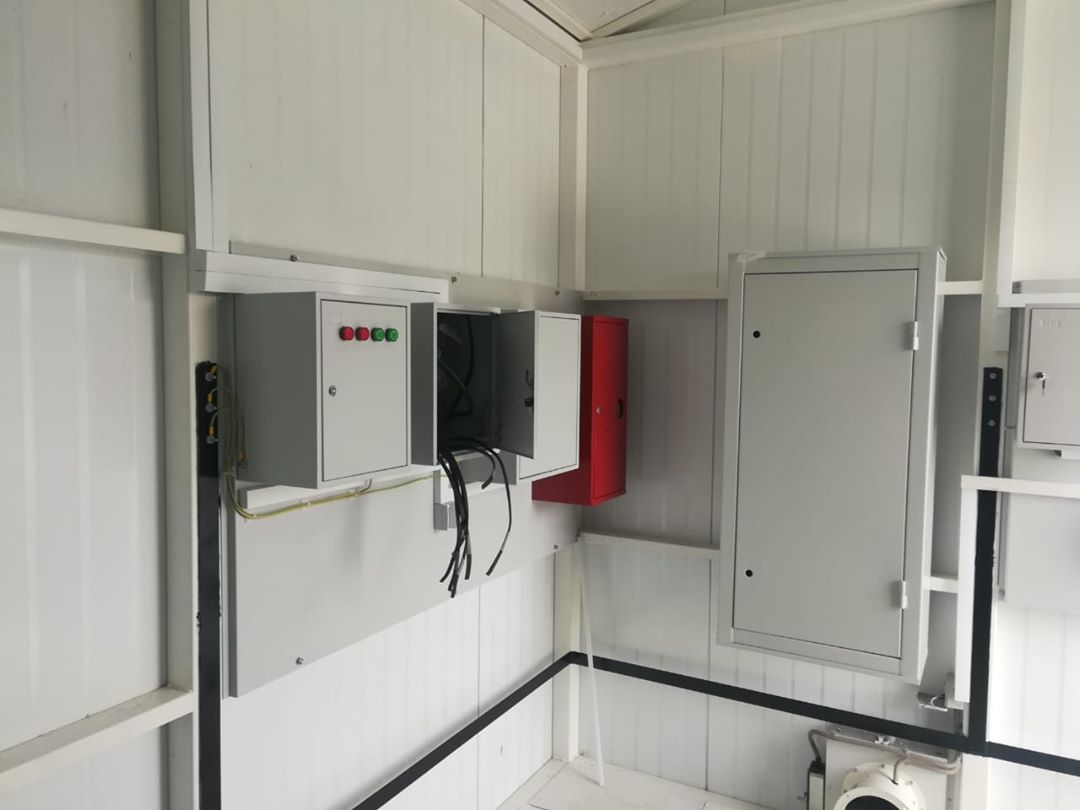

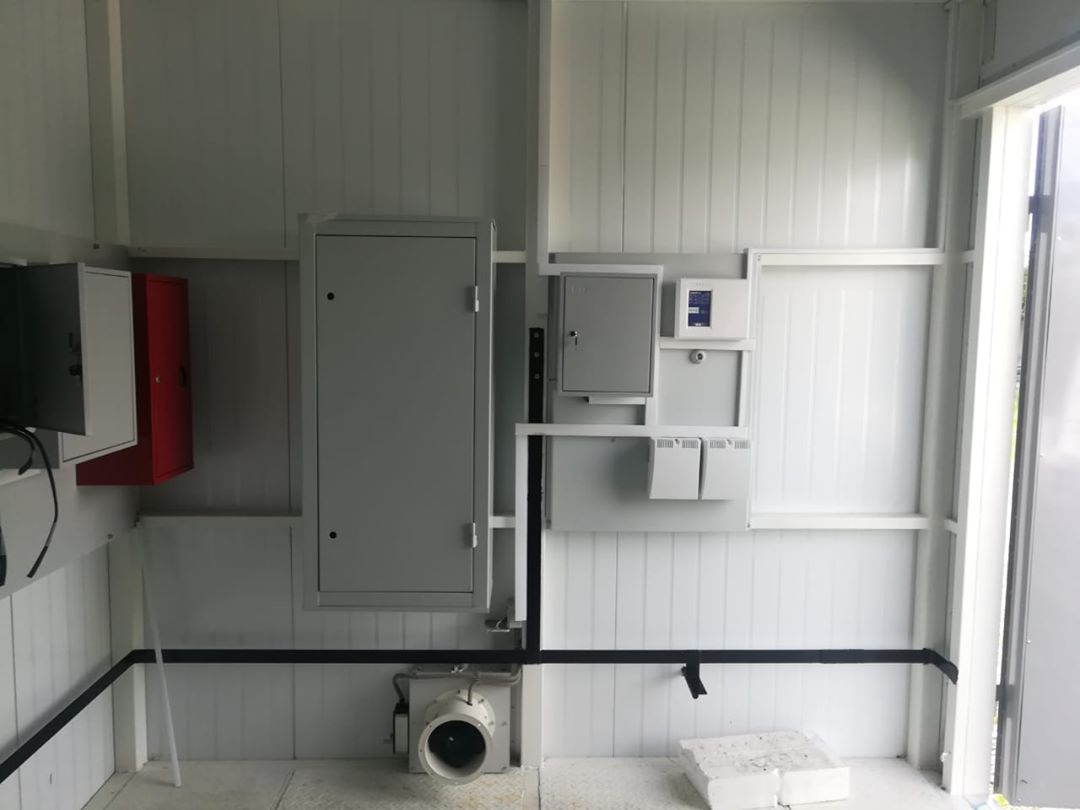

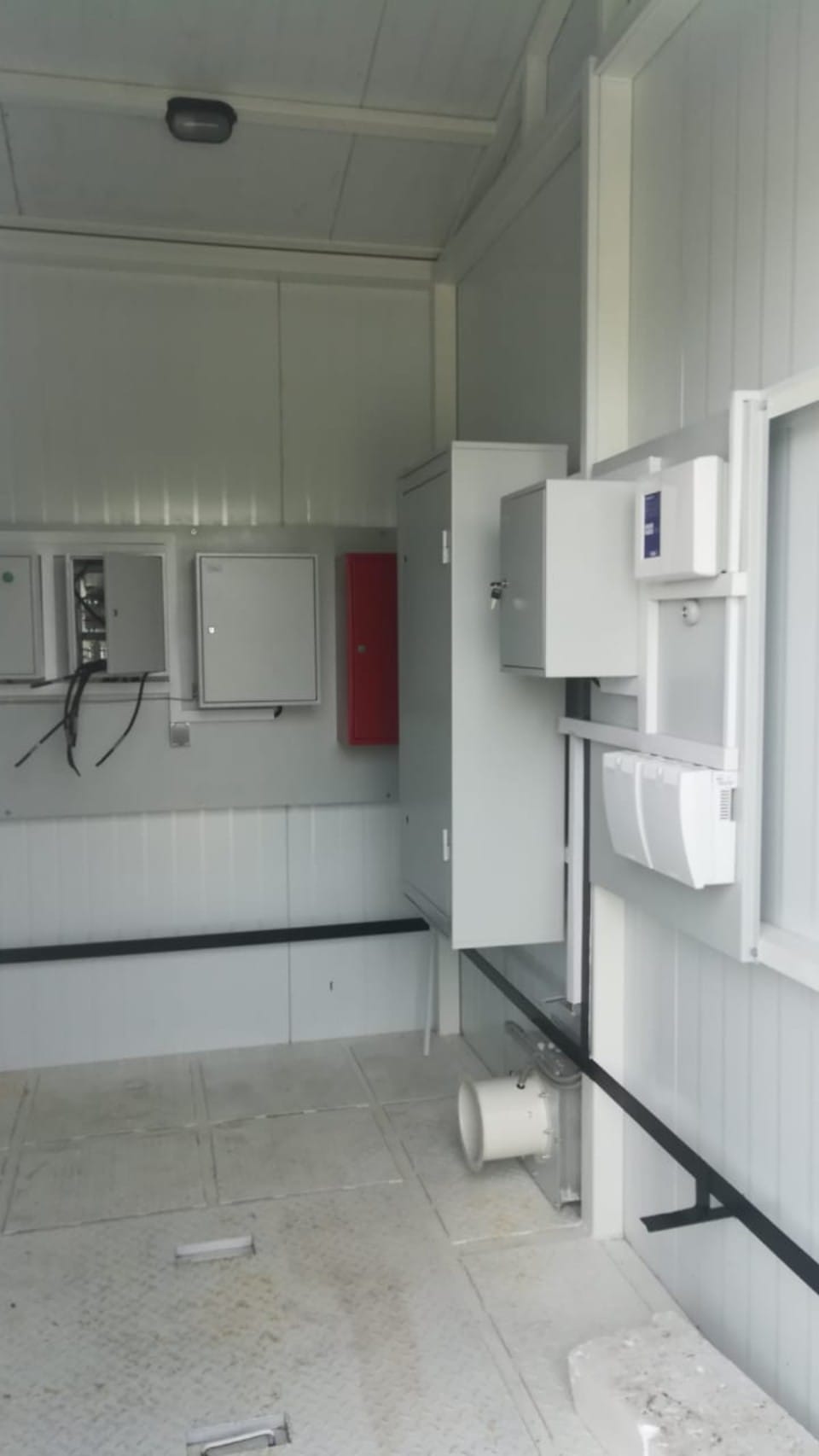

Конструкция КТПНУ представляет собой каркасно-панельное решение: стеновые, кровельные панели на основе минерального негорючего утеплителя сэндвич (толщина 50, 80 и 100 мм.), который собирается на металлическом корпусе. Образующаяся теплоизоляция позволяет эксплуатировать КТПНУ при низких температурах и предотвращает образование конденсата внутри отсеков.

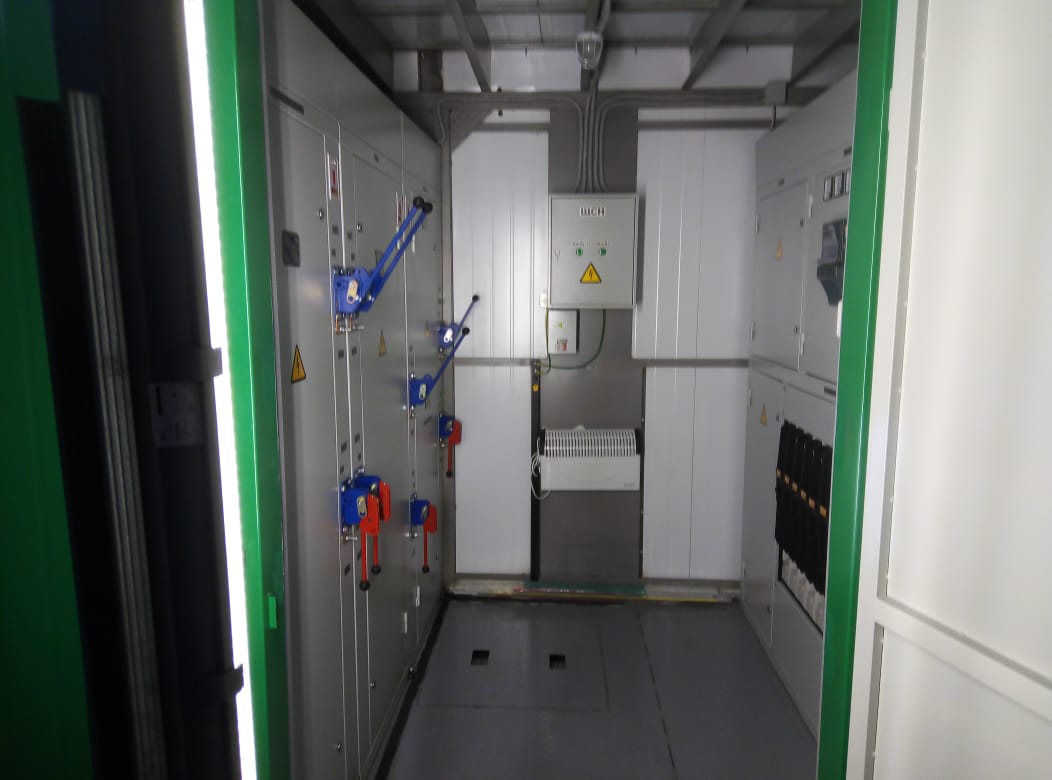

Ввод и распределение по стороне ВН выполняется на камерах сборных одностороннего обслуживания производства «Тяжмаш» КСО серии 393 на выключателях автогазовых (ВНА) и/или на разъединителях высоковольтных (РВЗ, РВФЗ), КСО серии 298 на вакуумных выключателях (комплектация осуществляется согласно заказу).
• Ввод
• Линия отходящая
• Линия на трансформатор
• Секционная с разъединителем (СР)
• Секционная с вакуумным выключателем (СВВ)
• Трансформатор напряжения (ТН)
• Трансформатор собственных нужд (ТСН)
• Панель собственных нужд (ПСН)
• Иное (в том числе совмещение двух типов: СР и Линия отходящая; СР и ТН)
• щитов одностороннего обслуживания ЩО-70 (10 отходящих линий в базовой комплектации одной секции КТПНУ);
• шкафов распределительных ШР-НН.
• вводные (секционный) разъединители типа РЕ19 или иное;
• вводные (секционный) автоматические выключатели типа ВА50, выкатные (выдвижные) автоматические выключатели;
• устройство автоматического включения резервного питания (АВР);
• коммутационные аппараты отходящих линий:
• разъединители-предохранители РПС (ОАО «НВА» Коренево, КЭАЗ) в шкафах типа ЩО-70;
• планочные выключатели разъединители (ППВР): OptiVert ARS (КЭАЗ), ARS (АпаторЭлектро), XLMB (АВВ), JEAN MULLER в шкафах типа ШРНН;
• автоматические выключатели.
• приборы учета электроэнергии;
• приборы контроля тока и напряжения (вольтметр, амперметры);
• разрядники вентильные (ограничители перенапряжения).
Наименование параметра |
Значение |
|||||||||||
Мощность силового трансформатора, кВА |
160 |
250 |
400 |
630 |
1000 |
1600 |
2500 |
|||||
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|||||||||||
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|||||||||||
Номинальное напряжение на стороне НН, кВ |
0,4 |
|||||||||||
Ток термической стойкости на стороне ВН, кА (в течение 1 с) |
20 |
20 |
20 |
20 |
31,5 |
31,5 |
||||||
Ток электродинамической стойкости на стороне ВН, кА |
51 |
|||||||||||
Ток электродинамической стойкости на стороне НН, кА (в течение 1 с) |
25 |
25 |
50 |
50 |
70 |
100 |
||||||
Ток термической стойкости на стороне НН, кА (в течение 1с) |
10 |
25 |
25 |
25 |
30 |
40 |
||||||
Ток сборных шин на стороне НН, кА |
0,4 |
0,58 |
0,91 |
1,45 |
2,31 |
3,61 |
||||||
Уровень изоляции по ГОСТ 15161: |
|
|||||||||||
Степень защиты оболочки по ГОСТ 14254 |
IP23, IP34 |
|||||||||||
Степень огнестойкости по СНиП 21-01-97 |
II |
|||||||||||
